Inkscape로 과업위치도 만들기 – 실무 보고서용 삽도 따라하기

보고서에 삽도 하나 넣는다고 Illustrator를 켜기엔 부담스럽고, 그렇다고 PPT에서 도형을 그리자니 정밀함이 부족하죠. 이번 글에서는 무료 벡터툴 Inkscape를 활용해 실전 과업위치도를 만드는 과정을 단계별로 따라가 보겠습니다.

이 실습만 마치면, 한글이나 PPT에 바로 삽입 가능한 고해상도 이미지를 만들 수 있습니다.



1. 네이버 지도 캡처 이미지 가져오기

Inkscape는 캡처한 이미지를 바로 붙여넣거나, 파일로 가져올 수 있습니다.

• 캡처한 이미지 복사(Ctrl+C) → Inkscape 화면에서 붙여넣기(Ctrl+V)
• 또는 파일 → 가져오기로 PNG/JPG 불러오기

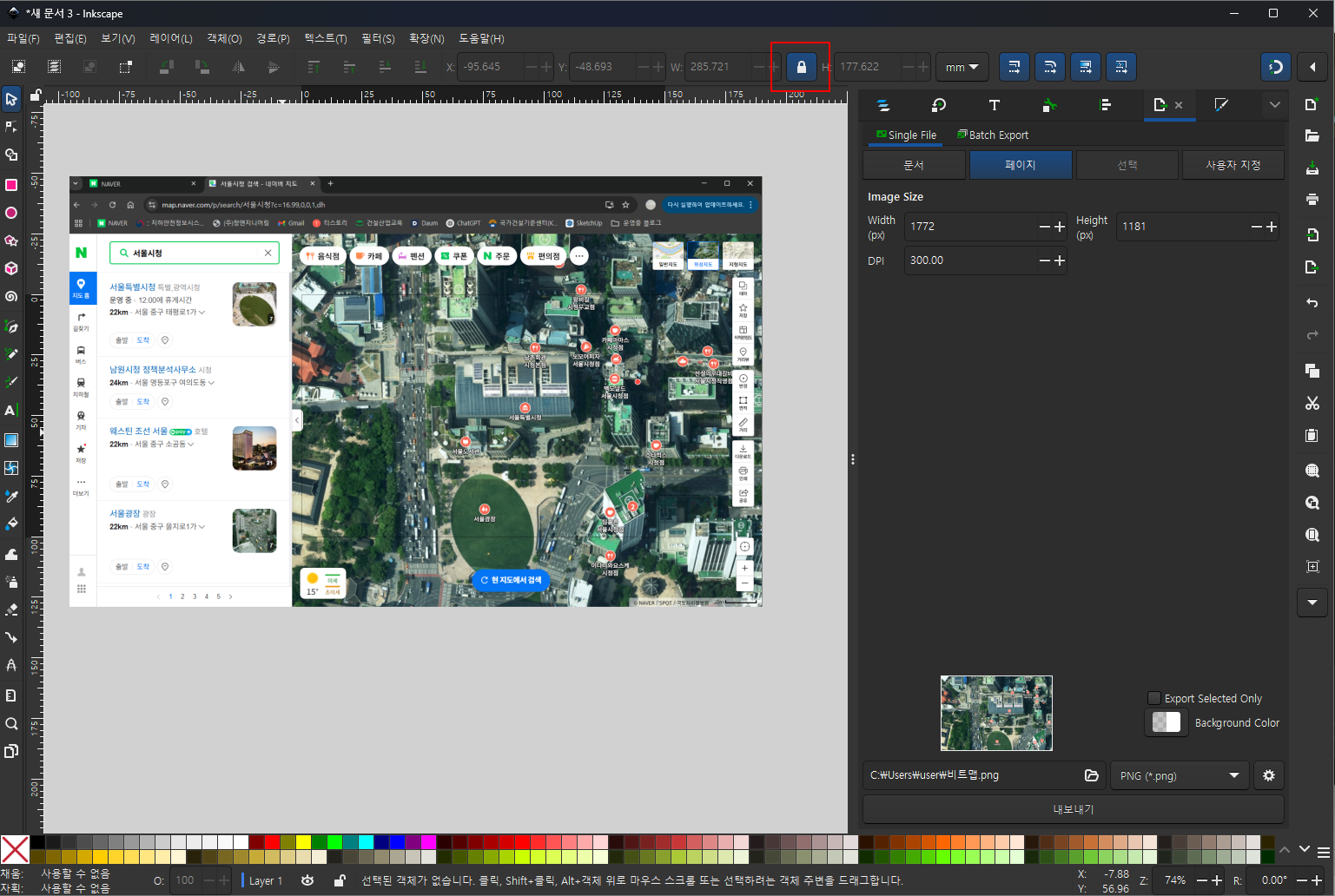

이미지를 클릭한 후, 상단 자물쇠 아이콘(🔒)을 클릭하면 가로세로 비율이 유지된 채 크기를 조절할 수 있습니다.

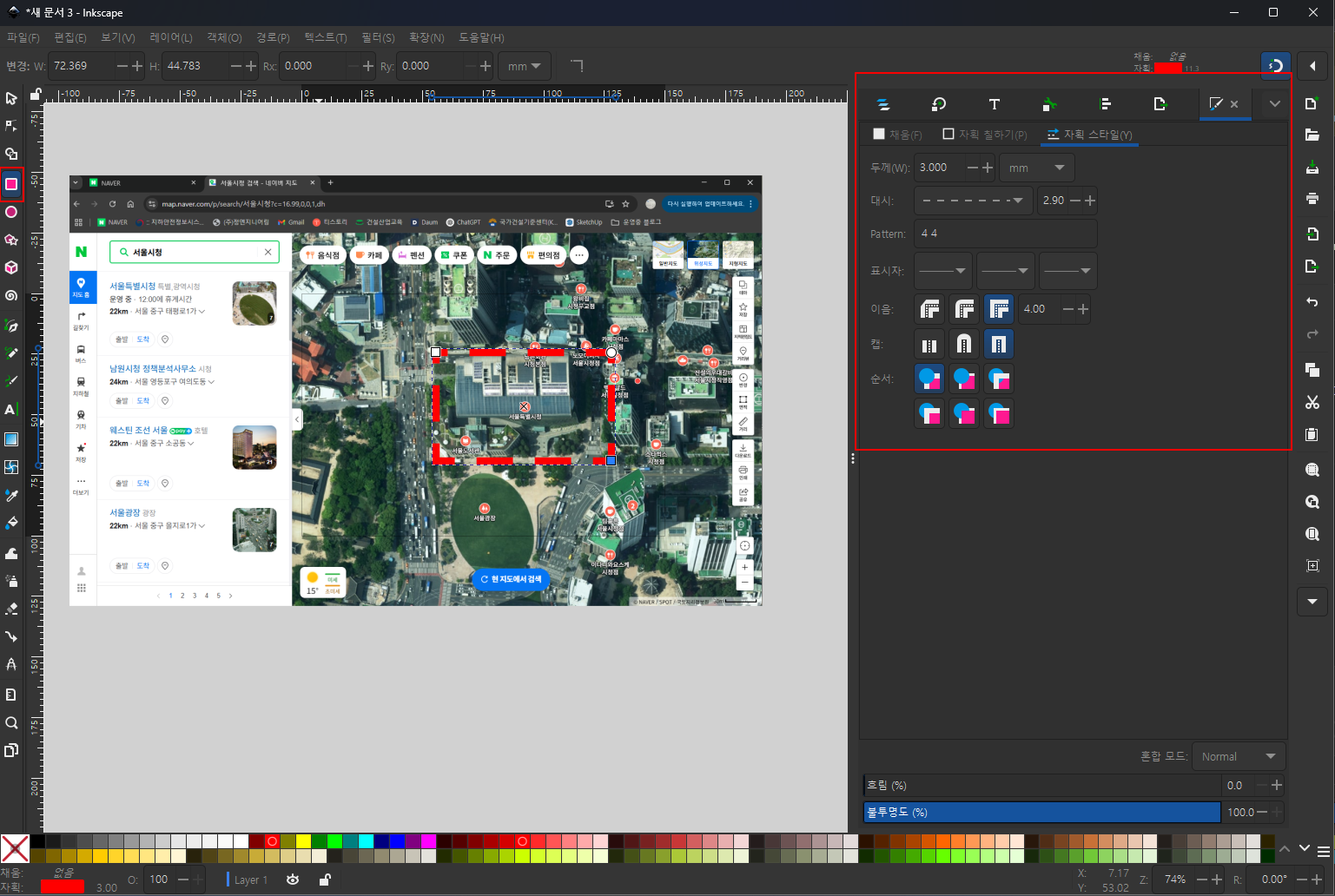

2. 점선 사각형으로 강조 구간 표시

배경 위에 점선 사각형을 그려 구역을 강조해봅니다.

• 왼쪽 도구 상자에서 사각형 도구 선택
• 적당한 영역을 드래그해 그리기
• 채우기 없음, 선색은 빨강
• 상단 메뉴에서 선 스타일 → 점선 선택, 두께는 3px 이상 권장





3. 텍스트 박스 만들기

표시할 영역에 텍스트 박스를 만들어 넣습니다.

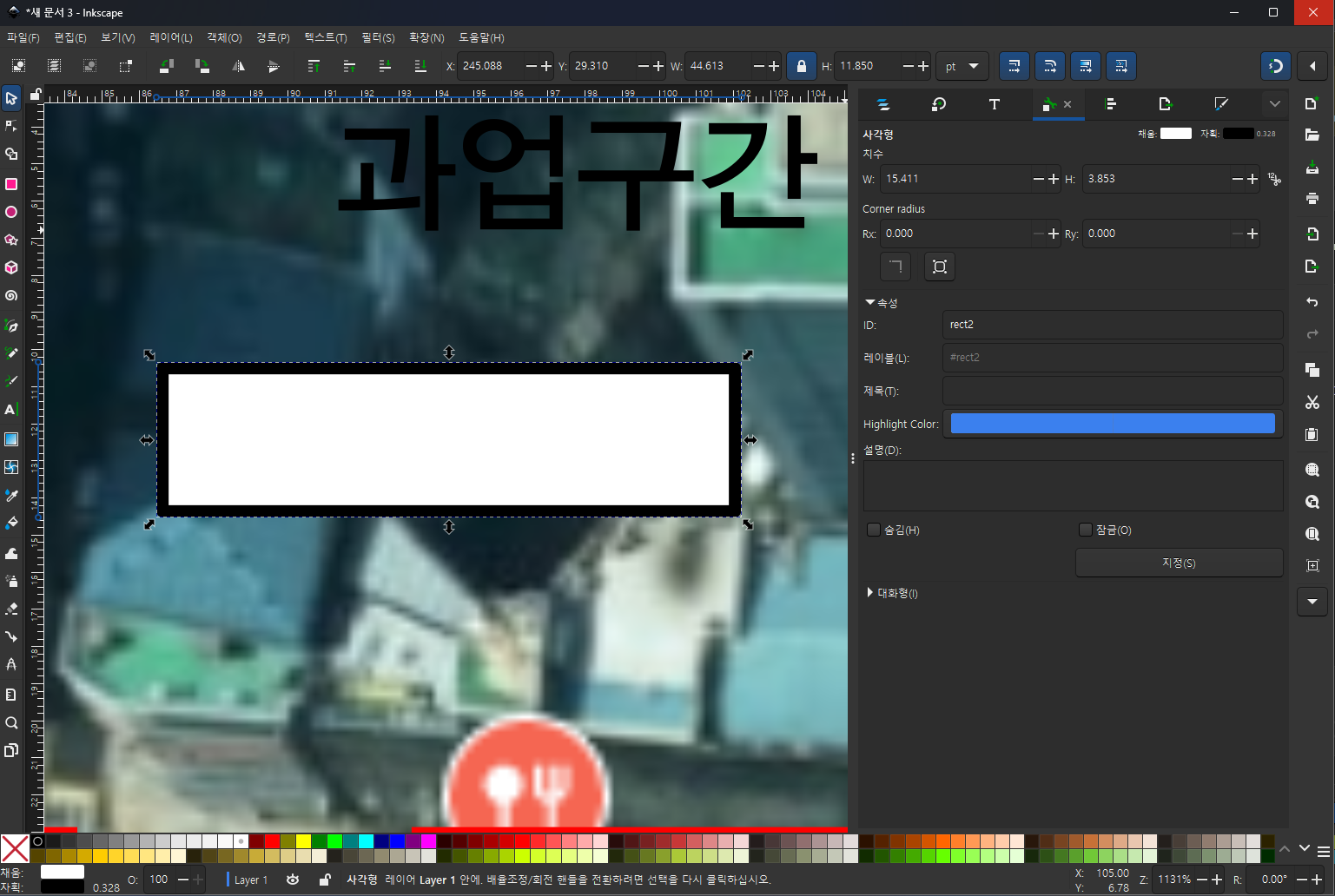

• 사각형 도구로 배경 박스 생성 (선 없음, 채우기 흰색)
• Ctrl+D로 복제 → 뒤에 있는 복제 상자에 검은 테두리만 추가

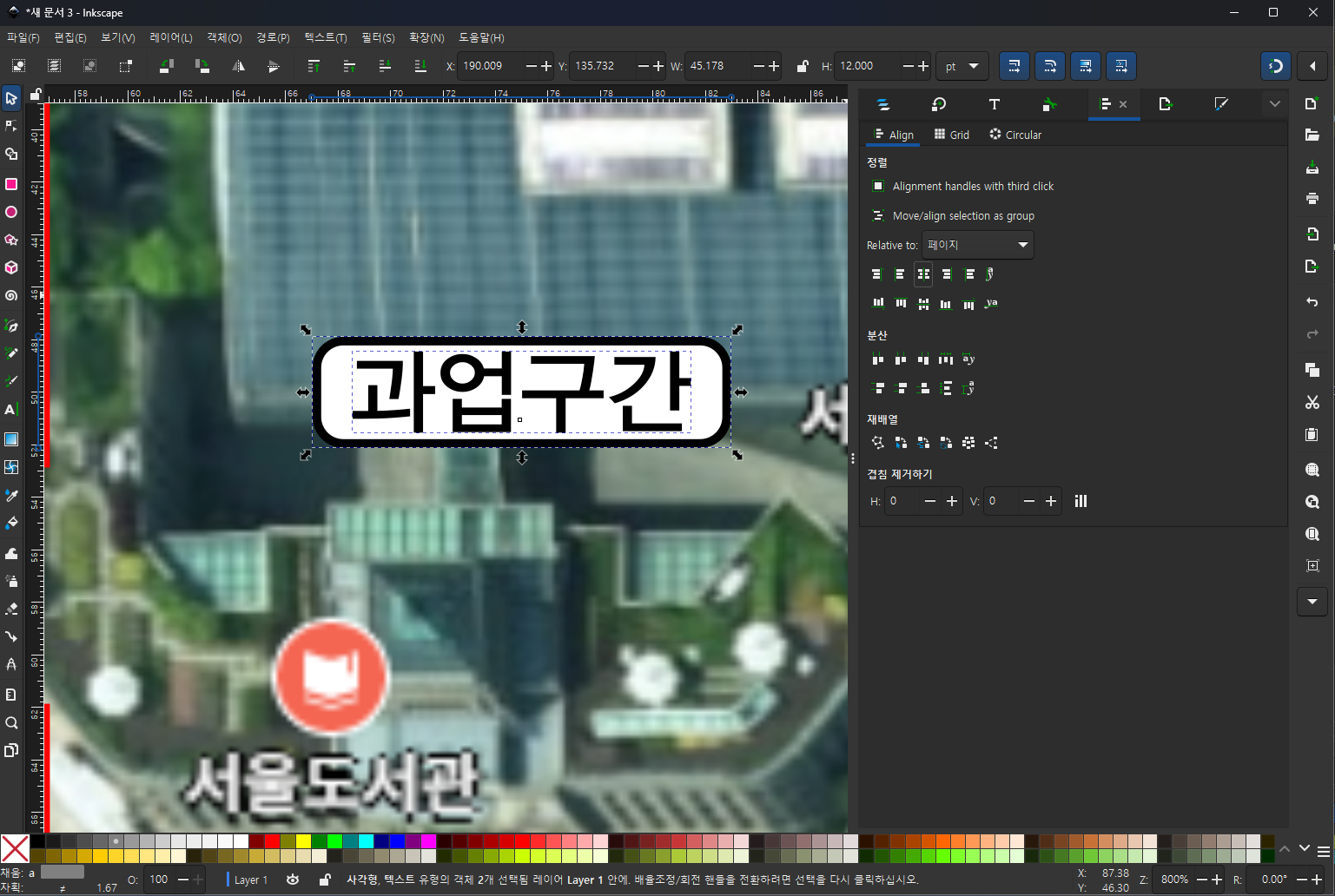

• 텍스트 도구(T)로 글씨 입력 후 중앙 정렬
• 사각형 + 텍스트를 함께 선택해 Ctrl+G로 그룹

이 방식은 여러 구간에 동일 스타일의 라벨을 만들 때 매우 편리합니다.

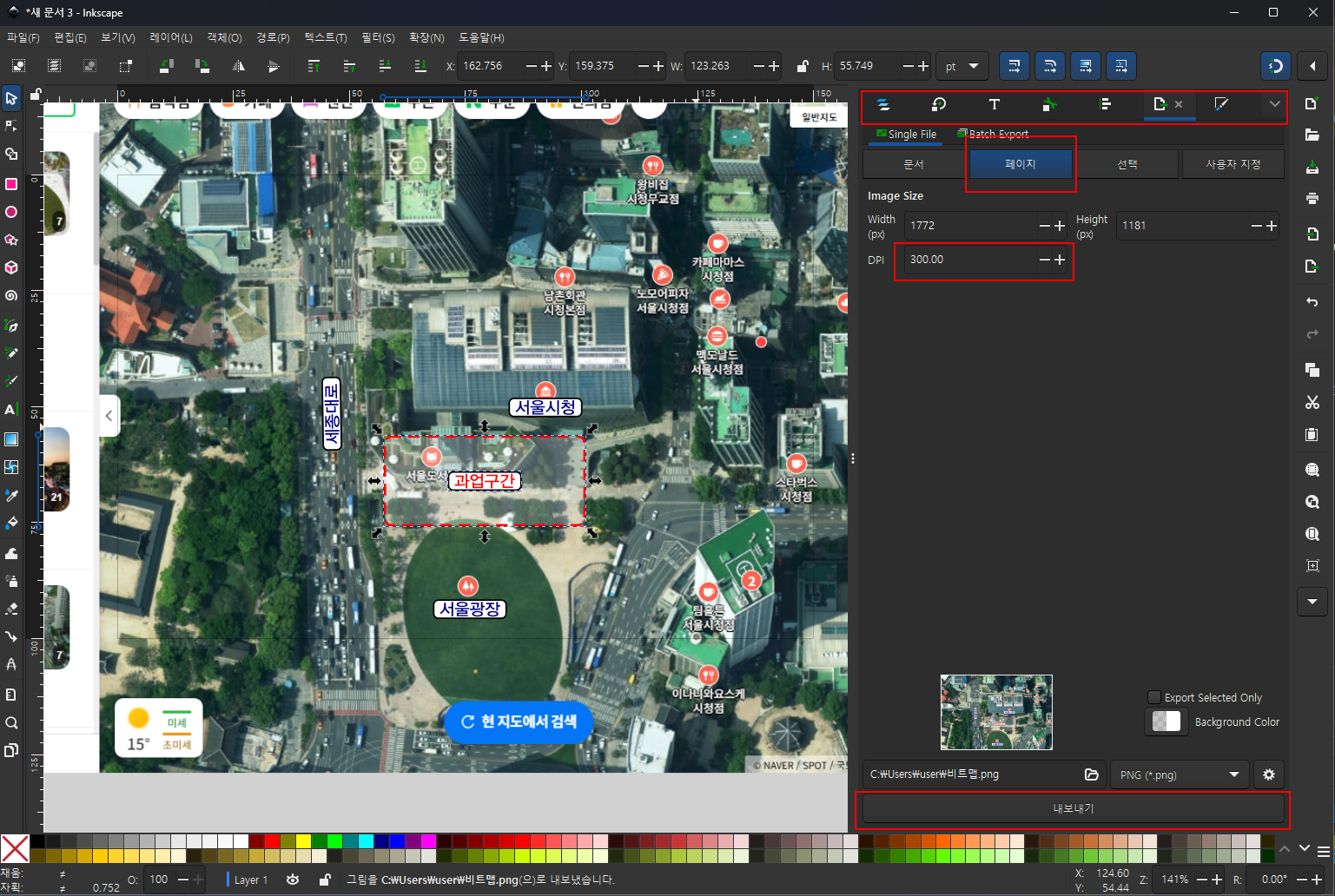

4. 완성된 삽도 내보내기

작업이 끝났다면 고해상도 PNG로 저장해 한글이나 PPT에 삽입합니다.

• 파일 → 내보내기 (또는 Shift+Ctrl+E)
• DPI: 300, '페이지에 맞게' 내보내기 선택
• 확장자는 PNG, 배경은 흰색으로 설정

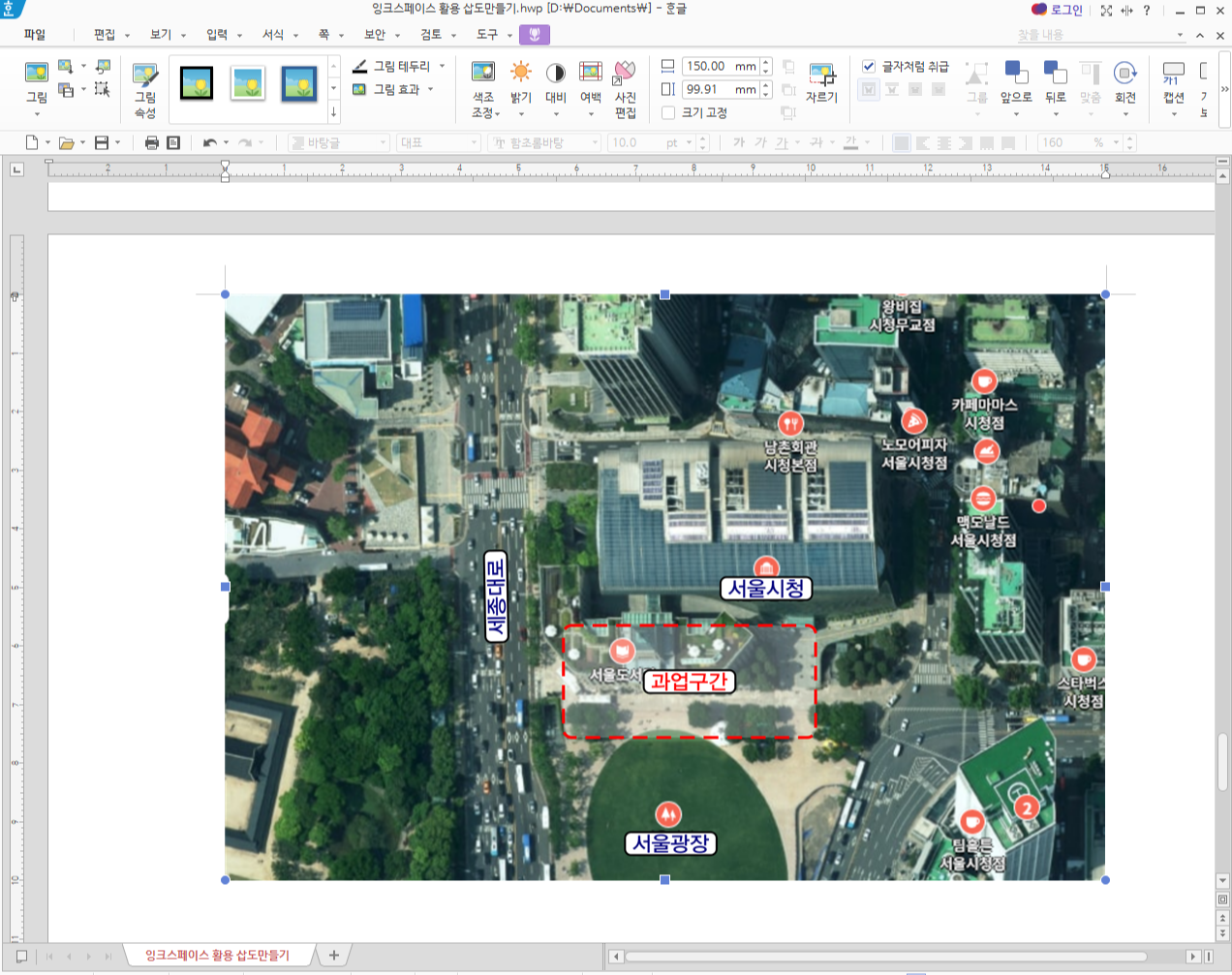

완성된 이미지는 한글(HWP) 문서에도 선명하게 삽입됩니다.





마무리 – Inkscape, 실무 삽도에 충분하다

이 과업위치도 예시는 복잡한 디자인 없이도 보고서용 실무 삽도를 깔끔하게 만들 수 있다는 것을 보여줍니다.
Illustrator 없이도, 무료 도구 Inkscape만으로도 충분히 가능합니다.

다음 편에서는 계획도나 동선도를 만드는 방법도 함께 다뤄보겠습니다.
